Доработка корзины сцепления на питбайке Кайо 125сс.

[FILIN]

    1. Постоянно буксующее сцепление достало. Очень тяжело при весе более 100кг с экипом стараться тихо ездить, что бы сберечь сцепление. На фига тогда мы их покупали эти питбайки? А сцепление буксует и горит.... А питбайки для души и куплены были для убийства в грязи.

    Решили сделать небольшой тюнинг- доработать корзину под свой вес.

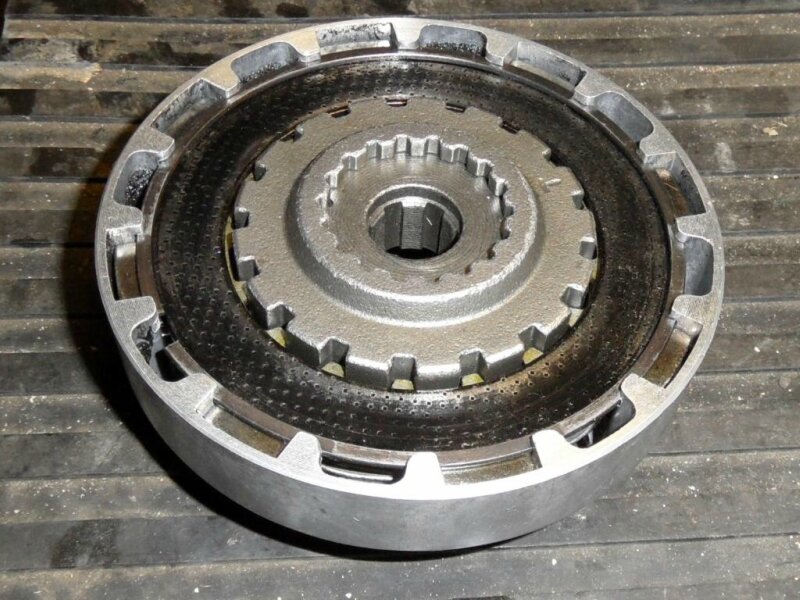

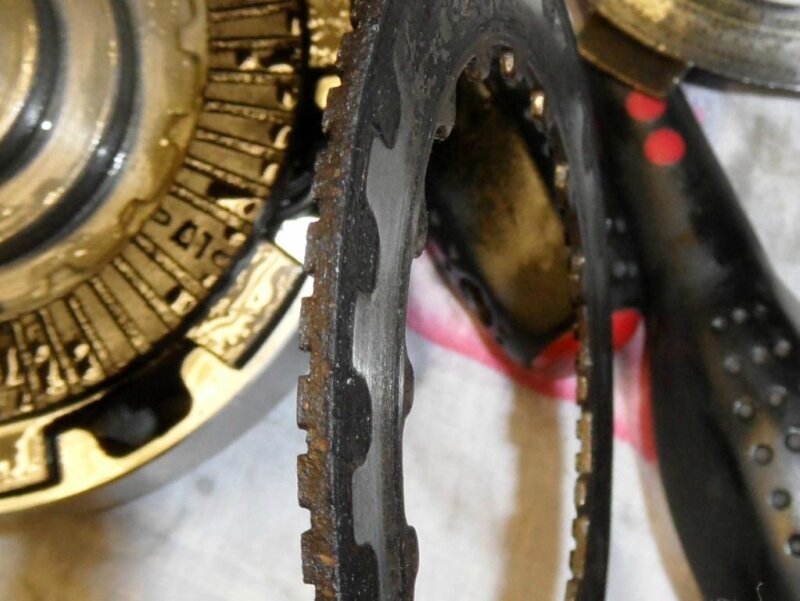

Стертые в муку диски сцепления на питбайке.

[FILIN]

    1. Самый сложный этап был - это подобрать более жесткие пружины. В грузовиках и легковых мы не нашли.....
Путь был сложный. Пошел я покупать пульки для своей пневматики и увидел новые пружины для ружья пневматического. Был вызван продавец для показа пружины, произведены сразу замеры на месте.
     Нормально, по диаметру подходит! Жесткость подберем количеством витков пружины! Ура, сказали мы и пошли....
Глаза продавца еще долго валялись на полу с отвисшей челестью.... Он слышал непонятный разговор, что эта пружина пойдет для мотоцикла в какую то корзину, что бы что то не буксовало. А купленные мной пульки вывели из строя весь коллектив.... Пульки- сцепление- корзина- буксует- горит эти слова не могли в их головах выстроить логическую цепочку....

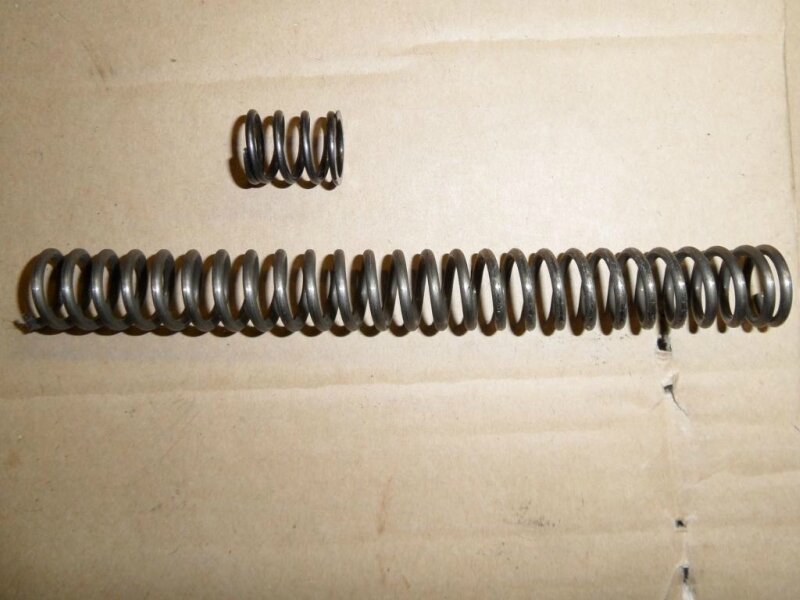

Итак фото пружины:

Из этой длинной, нам предстояло сделать маленькие пружинки... для корзины сцепления...

[FILIN]

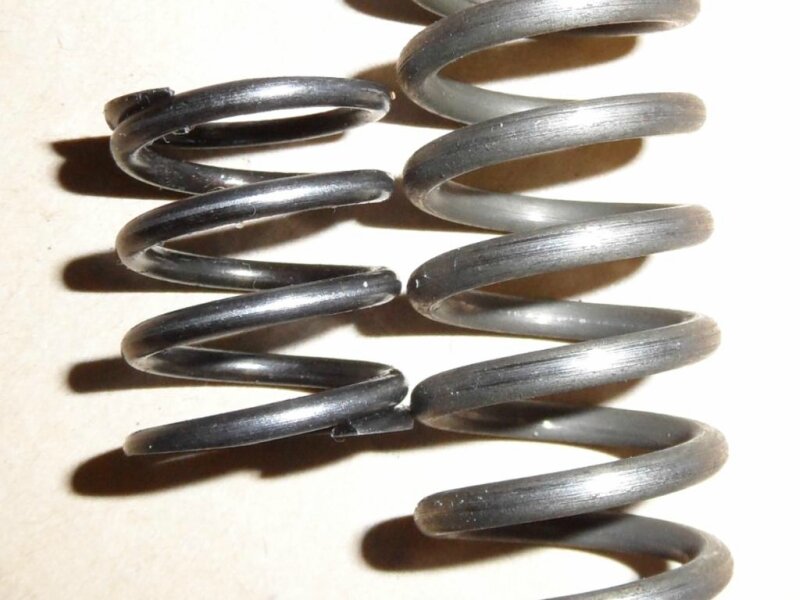

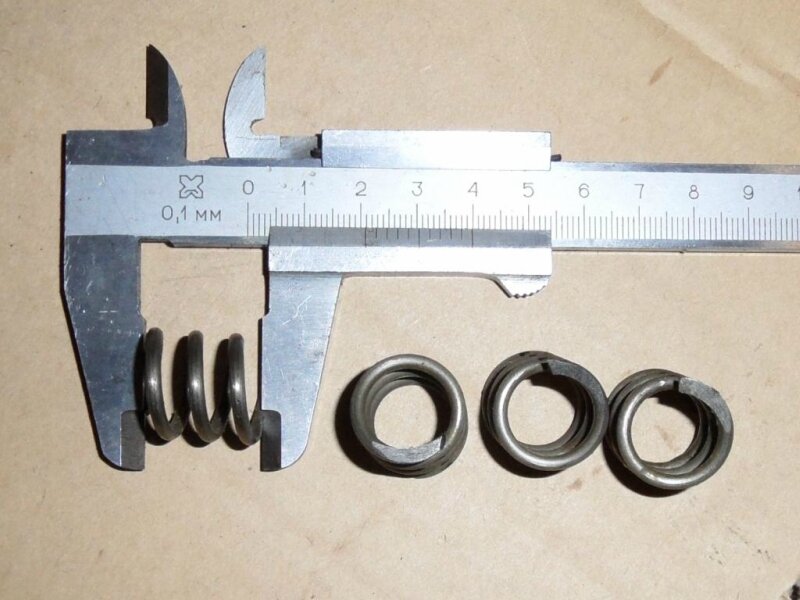

2. Толщина стандартной пружины 1.95мм, купленной 2.15мм


Установка более мощных пружин в корзину сцепления питбайка Кайо 125

[FILIN]

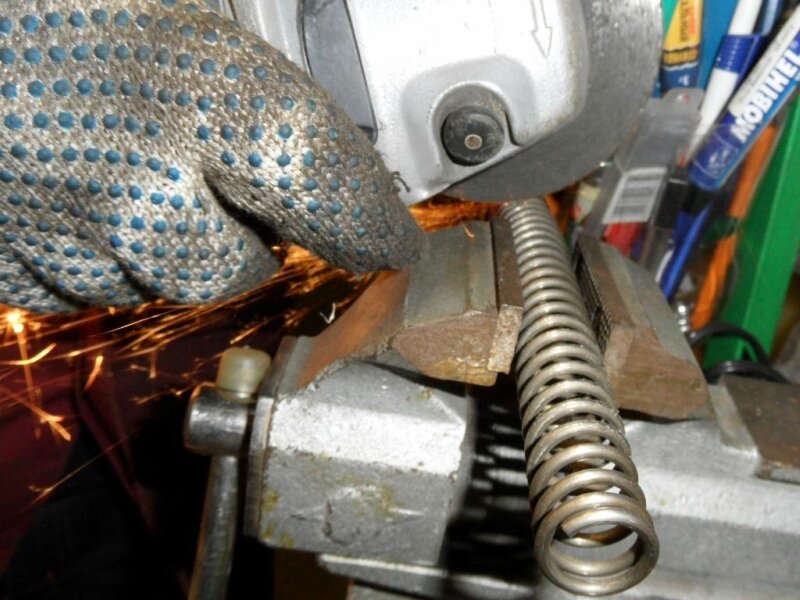

3. Длина стандартной пружины в распущенном состоянии 21мм. По этому мы не стали мудрить и нарезали пружины по 21мм. Резали спокойно с паузой, что бы не нагреть пружину и не "отпустить" ее.


Установка более мощных пружин в корзину сцепления питбайка Кайо 125

[FILIN]

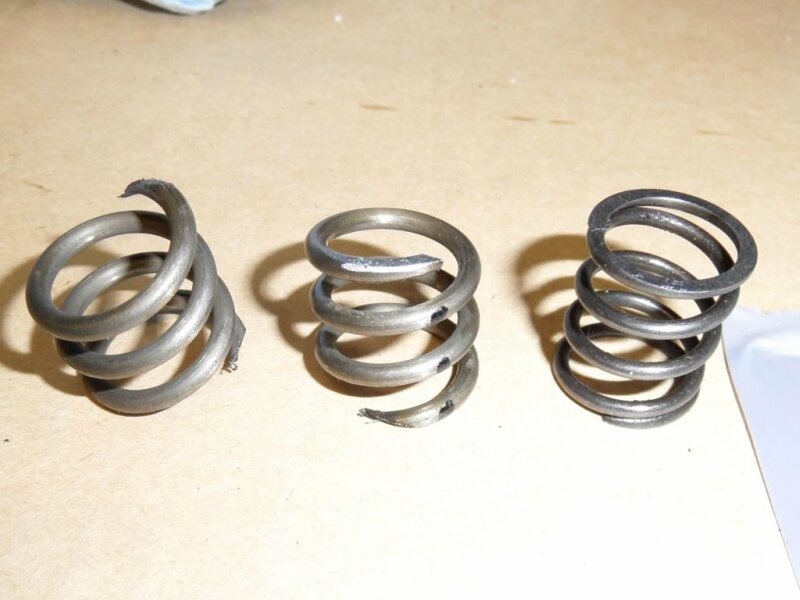

4. Получились такие заготовки..... (Справа родная пружина)

Установка более мощных пружин в корзину сцепления питбайка Кайо 125

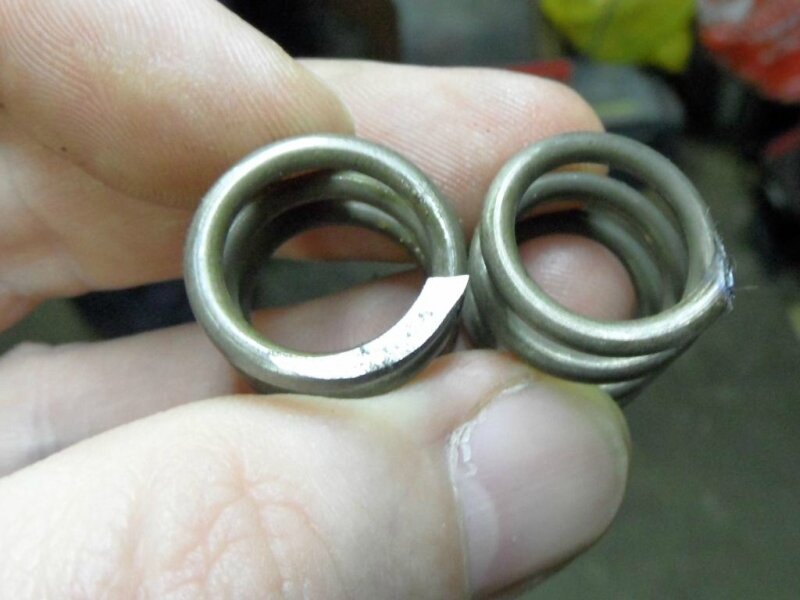

Для нормальной установки на наждаке подточили концы пружин...

Установка более мощных пружин в корзину сцепления питбайка Кайо 125

[FILIN]

Установка более мощных пружин в корзину сцепления питбайка Кайо 125

[FILIN]

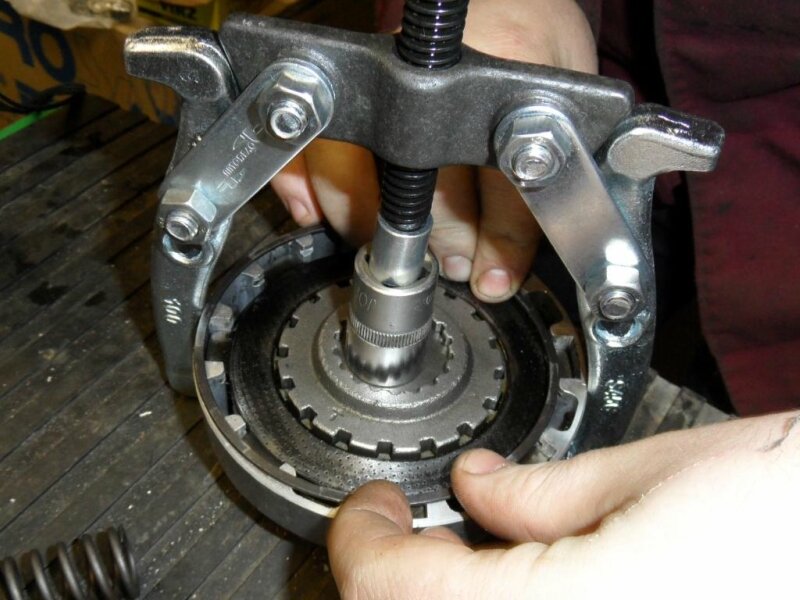

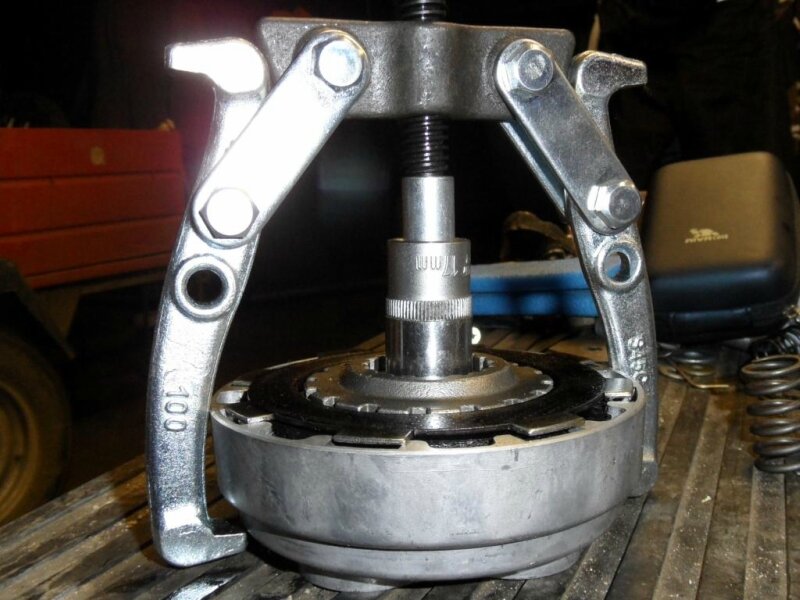

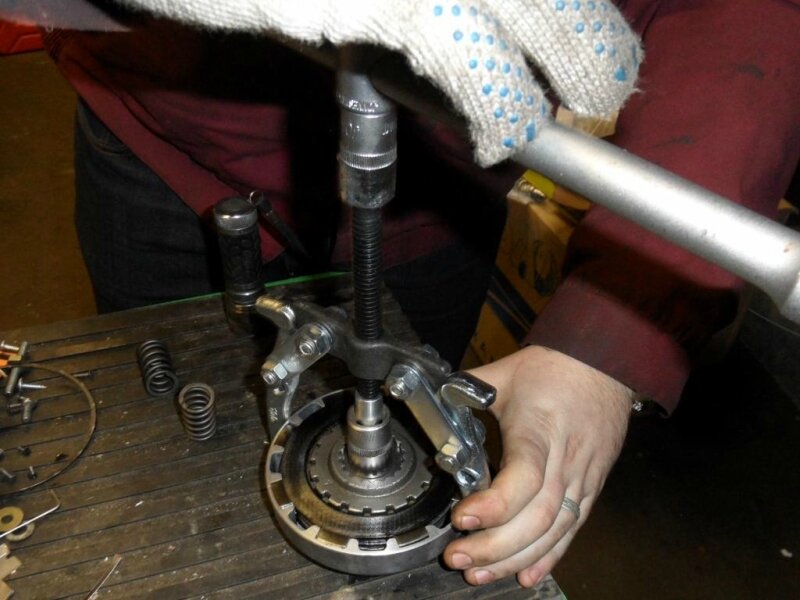

6. Далее процесс сборки по человечески при помощи съемника

Установка более мощных пружин в корзину сцепления питбайка Кайо 125


Установка более мощных пружин в корзину сцепления питбайка Кайо 125

[FILIN]

7. Вставляем стопорное кольцо....

Установка более мощных пружин в корзину сцепления питбайка Кайо 125

[FILIN]

8. Корзина сцепления с усиленными пружинами готова к установке на питбайк!


Установка более мощных пружин в корзину сцепления питбайка Кайо 125

[FILIN]

Подробно о замене сцепления тут: https://forum.motofilin.ru/index.php/topic,832.0.html

[jawa]

то есть клапанные пружины и пружины выжима от уралея не проканали ?

[FILIN]

то есть клапанные пружины и пружины выжима от уралея не проканали ?

От Урала не нашли. А подходят?

[Толик]

а скажите вот от иж мр-512 родная (не усилиная) подойдет для доработки корзины а то как раз есть пружина осталась послю апгрейда винтовки

[FILIN]

а скажите вот от иж мр-512 родная (не усилиная) подойдет для доработки корзины а то как раз есть пружина осталась послю апгрейда винтовки

Я не знаю. Посмотреть надо по диаметру и усилию на сжатие...

[Lu4Nik]

заранее купил пружину (по Филину 1х1) ,и тут потёк "неожиданно" сальник кика...снял крышку достал сальник под замену ,и дай думаю устою шаманские танцы с заменой пружинок ... разобрал корзину (потеряв пружинку толкателя возвратного,слава аллаху потом нашёл) с трудом разобрал и с ещё большим трудом собрал сконструлив некий сьёмник (сжимальщик) из пластин и шпильки с болтами ... поставил,а сцепа и не работает...думал что как-то нарушил порядок сборки и что-то не так поставил,но !!! четыре раза собирал и разбирал крышку ,а сцепа нажималась на уровне обрыва троса и не работала...тьфу...
разобрал корзину снял пружинки от винтовки (оставил две,которые отпилины были с краёв(там витков поболе -следоват. они помягчее),а две заменил обратно стоковыми...всё заработало.,кстати сцепа стала гораздо злее,чем раньше

Кириллу(Филину) -респект за эксперименты с железками. ,возился на морозце целый день,но результатом доволен.
